間仕切ポール【XGタイプ】の製品特長
●工場、作業場、倉庫等の高さのある場所での間仕切や、外部に面した場所に使用できるよう改良しました。
●ポールの材質には特殊アルミ〔A6005C〕を使用、強度をアップしました。
●ランナーは、枠・コロ・カン共、従来品より強度、耐久性を持たせました。重量物の吊下げ、また高所、外部に面した場所での使用にも最適です。XGレールにのみ使用可能です。
●取手、落としの取付にボルト式を用意、取付強度アップ。
間仕切ポール【XGタイプ】組立図
① 間仕切用ランナー(ベアリング入り)
レールに間仕切を吊るのに最適なランナーです。コロはベアリング入り、走行性・耐久性抜群のランナーです。ポールに6mmの穴をあけ、取り付けてください。
② 押えバー(ピアスビス付)
所定のピッチ(350mm)で下穴があいています(端部からは30mm)。シートを挟み電動ドライバーを使ってピアスビスで固定してください。
③ MGベルト
ゴム製のマグネットで、サイドポールの上部から差込みます。上から下まで隙間無く強力にくっつきます。左右でN極、S極があります(N極にはV溝があります)。N・Sを逆に取付けてください。N・S極が中央で分かれているため、ずれることがなく、ポールの面がピッタリ揃います。
④ MGベルト片開用枠
マグネットの上からビスで壁に固定してください。
⑤ パイプ取手(固定ネジ付)
サイドポールに上下から差込み高さを決め、ネジをまわすだけで固定できます。形は開けやすいL型になっています。
⑥ 落とし16φボルト式(ボルト、ナット付)
ポールに6mmの穴をあけ、ボルト、ナットで取付けてください。
⑦ 落し受座
床に下穴をあけ差込み固定してください。
⑨ 中間ポール(ピアスビス付)
シートの中間に取付け横風によるバタツキを止め、下部からの隙間風の侵入を防ぎます。
所定のピッチで下穴があいています。シートを挟み電動ドライバーを使ってピアスビスで固定してください。
【XGタイプ】シート取付図
1. サイドポールにシートをあわせます。
2. 押えバーでシートを押えます。
3. 押えバーの穴に付属のピアスビスを挟みます。
間仕切ポール【XGタイプ】取付寸法図(mm)
間仕切ポール【XGタイプ】寸法図
●上から下まで隙間無く強力にくっつきます。
中央でN・S極がわかれています。(N極にはV溝があるます)逆になるように取付てください。ポールの面がずれることなくピッタリ揃います。
●⑨中間ポールの片側には所定のピッチでビス穴があいています。
間仕切ポール【XGタイプ】参考見積表:両開(MGベルト使用)
No. | 長さ(m) | 価格(円) | サイドポール | 押えバー | MGベルト | アルミパイプ取手 | XG間仕切用ランナー |
---|---|---|---|---|---|---|---|
(95S-) | (90B-) | (90M-) | (90T67) | (29T28) | |||
95NW20 | 2.0 | 42,720 | 2.0m:2本 | 2.0m:2本 | 2.0m:2本 | 4個 | 2個 |
95NW25 | 2.5 | 49,600 | 2.5m:2本 | 2.5m:2本 | 2.5m:2本 | 4個 | 2個 |
95NW30 | 3.0 | 56,480 | 3.0m:2本 | 3.0m:2本 | 3.0m:2本 | 4個 | 2個 |
95NW35 | 3.5 | 63,360 | 3.5m:2本 | 3.5m:2本 | 3.5m:2本 | 4個 | 2個 |
95NW40 | 4.0 | 70,240 | 4.0m:2本 | 4.0m:2本 | 4.0m:2本 | 4個 | 2個 |
95NW50 | 5.0 | 95,520 | 5.0m:2本 | 5.0m:2本 | 5.0m:2本 | 4個 | 2個 |
※価格は税抜価格となっております。別途消費税がかかります。
※本見積表はあくまで目安としてご参考にされてください。詳細につきましては、ご注文の際オペレーターにご確認ください。
※部材の個数は、現場のご状況により追加してください。
※部材のみの価格です。組込賃(取付作業賃)は含まれておりません。
※5mレールの出荷には実質運賃・梱包費がかかります。その都度担当者までお問合わせください。
間仕切ポール【XGタイプ】参考見積表:片開(MGベルト使用)
No. | 長さ(m) | 価格(円) | サイドポール | 押えバー | MGベルト | アルミパイプ取手 | XG間仕切用ランナー | MGベルト片開用枠 |
---|---|---|---|---|---|---|---|---|
(95S-) | (90B-) | (90M-) | (90T67) | (29T28) | (90W-) | |||
95NS20 | 2.0 | 25,200 | 2.0m:1本 | 2.0m:1本 | 2.0m:1本 | 2個 | 1個 | 2.0m:1本 |
95NS25 | 2.5 | 29,600 | 2.5m:1本 | 2.5m:1本 | 2.5m:1本 | 2個 | 1個 | 2.5m:1本 |
95NS30 | 3.0 | 34,000 | 3.0m:1本 | 3.0m:1本 | 3.0m:1本 | 2個 | 1個 | 3.0m:1本 |
95NS35 | 3.5 | 38,400 | 3.5m:1本 | 3.5m:1本 | 3.5m:1本 | 2個 | 1個 | 3.5m:1本 |
95NS40 | 4.0 | 42,800 | 4.0m:1本 | 4.0m:1本 | 4.0m:1本 | 2個 | 1個 | 4.0m:1本 |
95NS50 | 5.0 | 59,280 | 5.0m:1本 | 5.0m:1本 | 5.0m:1本 | 2個 | 1個 | 5.0m:1本 |
※価格は税抜価格となっております。別途消費税がかかります。
※本見積表はあくまで目安としてご参考にされてください。詳細につきましては、ご注文の際オペレーターにご確認ください。
※部材の個数は、現場のご状況により追加してください。
※部材のみの価格です。組込賃(取付作業賃)は含まれておりません。
※5mレールの出荷には実質運賃・梱包費がかかります。その都度担当者までお問合わせください。
間仕切ポールXGタイプ
-

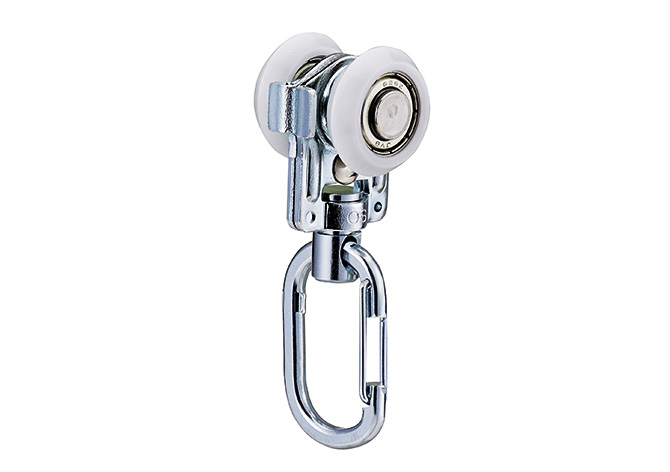

XGベアリング入ワンタッチランナーD
価格:2,400円 (税別)
-

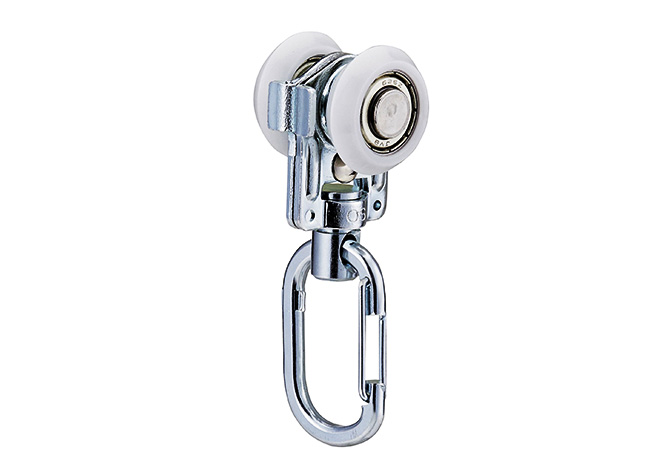

XGステンベアリング入ワンタッチランナーD
価格:3,360円 (税別)
-
XGワンタッチランナーD
価格:1,600円 (税別)
-
XGステンワンタッチランナーD
価格:2,080円 (税別)
-
間仕切サイドポール【XGタイプ】2.0m
価格:9,920円 (税別)
-
間仕切サイドポール【XGタイプ】2.5m
価格:12,400円 (税別)
-
間仕切サイドポール【XGタイプ】3.0m
価格:14,880円 (税別)
-
間仕切サイドポール【XGタイプ】3.5m
価格:17,360円 (税別)
-
間仕切サイドポール【XGタイプ】4.0m
価格:19,840円 (税別)
-
間仕切サイドポール【XGタイプ】5.0m
価格:29,760円 (税別)
-
間仕切中間ポール【XGタイプ】2.0m
価格:10,880円 (税別)
-
間仕切中間ポール【XGタイプ】2.5m
価格:13,600円 (税別)
-
間仕切中間ポール【XGタイプ】3.0m
価格:16,320円 (税別)
-
間仕切中間ポール【XGタイプ】3.5m
価格:19,040円 (税別)
-
間仕切中間ポール【XGタイプ】4.0m
価格:21,760円 (税別)
-
間仕切中間ポール【XGタイプ】5.0m
価格:32,640円 (税別)
-
間仕切押えバー 2m
価格:1,600円 (税別)
-
間仕切押えバー 2.5m
価格:2,000円 (税別)
-
間仕切押えバー 3m
価格:2,400円 (税別)
-
間仕切押えバー 3.5m
価格:2,800円 (税別)
-
間仕切押えバー 4m
価格:3,200円 (税別)
-
間仕切押えバー 5m
価格:4,800円 (税別)
-
間仕切MGベルト 2m
価格:2,240円 (税別)
-
間仕切MGベルト 2.5m
価格:2,800円 (税別)
-
間仕切MGベルト 3m
価格:3,360円 (税別)
-
間仕切MGベルト 3.5m
価格:3,920円 (税別)
-
間仕切MGベルト 4m
価格:4,480円 (税別)
-
間仕切MGベルト 5m
価格:5,600円 (税別)
-
間仕切MGベルト片開用枠 2m
価格:3,840円 (税別)
-
間仕切MGベルト片開用枠 2.5m
価格:4,800円 (税別)
-
間仕切MGベルト片開用枠 3m
価格:5,760円 (税別)
-
間仕切MGベルト片開用枠 3.5m
価格:6,720円 (税別)
-
間仕切MGベルト片開用枠 4m
価格:7,680円 (税別)
-
間仕切MGベルト片開用枠 5m
価格:11,520円 (税別)
-
ポール関連指定寸法カット【XGタイプ】
価格:600円 (税別)
-
押えバー指定寸法カット
価格:200円 (税別)
-
サイドポールジョイント【XGタイプ】
価格:1,200円 (税別)
-
サイドポールキャップ【XGタイプ】
価格:400円 (税別)
-
中間ポールキャップ【XGタイプ】
価格:400円 (税別)
-
XGランナー
価格:2,240円 (税別)
-
XGステンランナー
価格:3,040円 (税別)
-
XG間仕切用ランナー
価格:2,720円 (税別)
-
U継金具
価格:310円 (税別)
-
ステンU継金具
価格:560円 (税別)
-
間仕切固定金具
価格:360円 (税別)
-
間仕切ロック両開
価格:3,840円 (税別)
-
間仕切ロック両開鍵掛穴付
価格:3,840円 (税別)
-
間仕切ロック片開
価格:3,520円 (税別)
-
アルミパイプ取手
価格:2,240円 (税別)
-
ステンパイプ取手
価格:2,800円 (税別)
-
アルミ大型パイプ取手
価格:4,640円 (税別)
-
簡易L型取手ビス式
価格:1,440円 (税別)
-
簡易L型取手ボルト式
価格:1,600円 (税別)
-
ステン簡易L型取手ボルト式
価格:2,960円 (税別)
-
樹脂取手金具式
価格:1,600円 (税別)
-
落し16φボルト式
価格:4,640円 (税別)
-
ステン落し16φボルト式
価格:9,600円 (税別)
-
落し受座16φ用
価格:600円 (税別)
-
ステン落し受座16φ用
価格:1,280円 (税別)
