間仕切ポールネット用

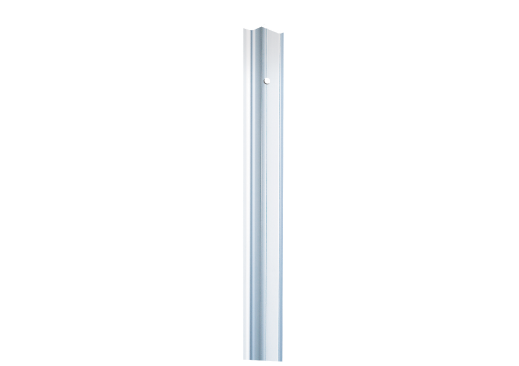

ネットカーテン【ネットBOXバー・ネット押えバー】の製品特長

●ネット（網）を押える専用バーです。
●ネットを壁や天井に隙間なく簡単に納めることが出来ます。
●レール、ポールと組み合わせることでシャッターの簡易代用品として使用いただけます。シャッターに比べ軽快に可動、施工性・操作性・コスト性に優れています。
●レールとの使用でネットの開閉がスムーズに行えます。
●間仕切サイドポール【押えバータイプ】との使用で操作性がさらにアップ。MGベルトが上から下までピッタリくっつき見映えよくすっきり納まります。取手やロック、落し等が簡単に取付け可能、使い勝手が抜群です。
●間仕切ロック両開鍵掛穴付は両開の際、鍵をかけることが可能です。
●【ネットBOXバー】は先にバーのBOX部にネットを押し込んでから取付けるのでさらに簡単に取付けできるようになりました。
●工場の開口部やベランダ、ゴミ置場の防鳥ネット、店舗の防犯ネット、また防球ネット等様々な場所にお使いいただけます。

ネットBOXバー、間仕切ポール【押えバータイプ】組立図

ネットBOXバー寸法図(mm)

天井・壁面取付

・ネットをBOXバーに押し込み、バーに開いている穴からビスを天井や壁に揉み取付けます。
※ビスはネットを避けて揉んでください。

間仕切サイドポール【押えバータイプ】取付

・ネットをBOXバーに押し込み、バーに開いている穴から同梱されているピアスビスをサイドポールに揉み取付けます。
※ネットの周囲ロープはφ4までのものを使用ください。

ネット押えバー寸法図(mm)

天井・壁面取付

・ネットを天井、壁と押えバーで挟み、押えバーに開いている穴からビスを揉み取付けます。

間仕切サイドポール【押えバータイプ】取付

・ネットをサイドポールと押えバーで挟み、押えバーに開いている穴から同梱されているピアスビスを揉み取付けます。
※ネットの周囲ロープはφ4までのものを使用ください。

ネットBOXバー、間仕切ポール【押えバータイプ】取付図

〔1〕ネットBOXバーにシートを押し込みます。

〔2〕ネットを押し込んだBOXバーをサイドポールに付属のピアスビスで取付けます。
※ビスはネットを避けて揉んでください。

ネットBOXバー・間仕切ポール【押えバータイプ】参考見積表：両開（MGベルト使用）

No.	長さ(m)	価格（円）	サイドポール	ネットBOXバー	MGベルト	MGベルト止金具	アルミパイプ取手	D40間仕切用ランナー
			（90S-）	（90X-）	（90M-）	（90T32）	（90T67）	（15T28）
90YW20	2.0	35,520	2.0m：2本	2.0m：2本	2.0m：2本	2個	4個	2個
90YW25	2.5	40,800	2.5m：2本	2.5m：2本	2.5m：2本	2個	4個	2個
90YW30	3.0	46,080	3.0m：2本	3.0m：2本	3.0m：2本	2個	4個	2個
90YW35	3.5	51,360	3.5m：2本	3.5m：2本	3.5m：2本	2個	4個	2個
90YW40	4.0	56,640	4.0m：2本	4.0m：2本	4.0m：2本	2個	4個	2個
90YW50	5.0	75,520	5.0m：2本	5.0m：2本	5.0m：2本	2個	4個	2個

※価格は税抜価格となっております。別途消費税がかかります。
※本見積表はあくまで目安としてご参考にされてください。詳細につきましては、ご注文の際オペレーターにご確認ください。
※部材の個数は、現場のご状況により追加してください。
※部材のみの価格です。組込賃（取付作業賃）は含まれておりません。
※5mレールの出荷には実質運賃・梱包費がかかります。その都度担当者までお問合わせください。

ネットBOXバー・間仕切ポール【押えバータイプ】参考見積表：片開（MGベルト使用）

No.	長さ(m)	価格（円）	サイドポール	ネットBOXバー	MGベルト	MGベルト止金具	アルミパイプ取手	D40間仕切用ランナー	MGベルト片開用枠
			（90S-）	（90X-）	（90M-）	（90T32）	（90T67）	（15T28）	（90W-）
90YS20	2.0	21,600	2.0m：1本	2.0m：1本	2.0m：1本	1個	2個	1個	2.0m：1本
90YS25	2.5	25,200	2.5m：1本	2.5m：1本	2.5m：1本	1個	2個	1個	2.5m：1本
90YS30	3.0	28,800	3.0m：1本	3.0m：1本	3.0m：1本	1個	2個	1個	3.0m：1本
90YS35	3.5	32,400	3.5m：1本	3.5m：1本	3.5m：1本	1個	2個	1個	3.5m：1本
90YS40	4.0	36,000	4.0m：1本	4.0m：1本	4.0m：1本	1個	2個	1個	4.0m：1本
90YS50	5.0	49,280	5.0m：1本	5.0m：1本	5.0m：1本	1個	2個	1個	5.0m：1本
