D40レール〈スチール・アルミ〉の選び方

1. 【レール】　レールの長さを決める(2m、3m、4m)

※レールはご指定の長さにカットいたします（有料）。
  指定寸法カットは1レールに対し1カットとさせていただきます。
  例1）〇: 2ｍレール→1.8ｍ
  例2）×: 4ｍレール→1.6ｍ+2.2ｍ
  例3）〇: 2ｍレール→1.6ｍ + 3ｍレール→2.2ｍ

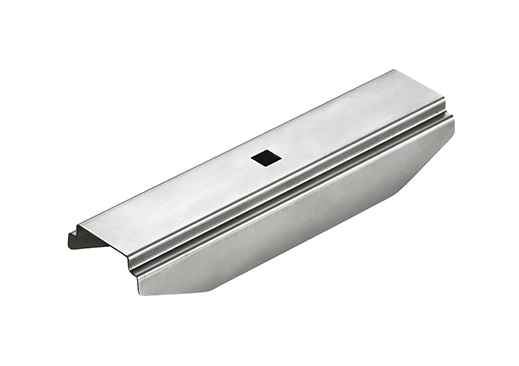

※4m以上はジョイントが必要です。

※D40レール アルミ製には、意匠性の高いブラック色もございます。

2. 【ランナー】　ランナーの形を決める

カーテンやビニールシートの吊下げに使用するランナー。
OSエコレールでは種類が豊富で、走行もスムーズです。用途や設置場所に応じてお選びください。

3. 【ブラケット】　取付方を決める

•

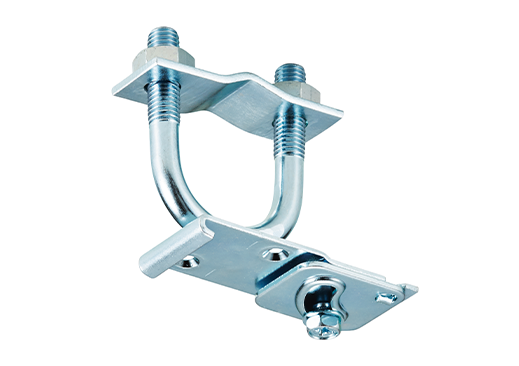

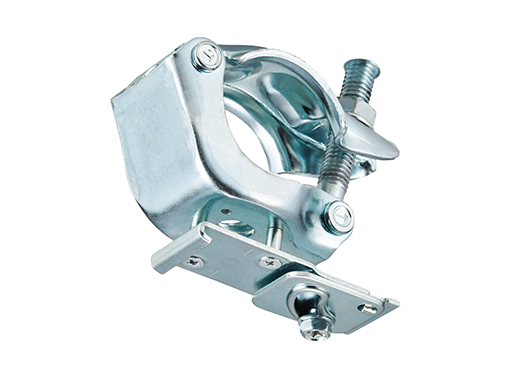

• 垂直面に取付けるSブラケットや平面の下に取付ける天井Sブラケット、H鋼材にはクリップ付天井ブラケットなど、さまざまな下地や設置場所に応じてご希望にお応えできる豊富なバリエーションをご用意。

4. 【キャップ】　キャップを決める

レール端部に取付けるキャップストップの他、壁面にレールの端部を固定する壁付ソケット、お好みの位置でランナーを止めることが可能な中間ストップなどがあります。

※間仕切ポールを壁付で使用の場合は、間仕切用ソケットをご使用ください。

その他

•

• 天井面の障害物を回避して、レールを吊り下げることを可能にする「伸縮吊棒」。
  長さと角度を調整できます。下地の状況によりV吊の角度が狭くなる場合などに、吊棒同士が干渉するのを防ぎます。
  ※爪を取付ける固定ネジとフランジナット付
  「伸縮吊棒爪」と一緒にご使用ください。

D40レール アルミ製 の製品特長

■ 材質

アルミ　アルミニウム合金押出型材：アルマイト仕上げ

■ 特徴

・軽量でサビにくい、屋内外向け
・大型施設に最適な耐久設計
・スムーズな走行性が自慢の重量用レール
・ランナーは優れた走行性と耐荷重性を兼ね備えています。

■ おすすめの用途

・劇場、ホテル、体育館などのステージ幕・暗幕カーテン・テントシートはもちろん、あらゆる場所でのあらゆるものの吊下げに使用可能
・工事現場や工場、店舗等の間仕切りカーテン・シートに最適で、開閉もスムーズ。ハイグレードな大型機能レール。

D40ブラケット取付間隔とカーテン適正重量表／D40取付寸法図(mm)

D40カーブレール・交叉レール 曲加工と別注カーブレール価格

● 弓曲カーブレール加工賃と計算方法

  弓曲加工賃は、mあたり7,000円（税別）です。（カット賃含む）
  ※アルミ700mmR以上、スチール1200mmR以上

【計算方法】

必要寸法が取れる「レール価格」＋「弓曲加工賃(ｍあたり7,000円)」

•

• ● 別注カーブレール加工賃と計算方法

    別注カーブレール加工賃は、カーブ1ヶ所あたり4,500円（税別）です。（カット賃含む）
    ※500mmR、角度付可能

  【計算方法】

  必要寸法(L1+L2)が取れる「レール価格」＋「弓曲加工賃(3,500円)」

  ● 別注・弓曲カーブレール納期と運賃・梱包費

    ・別注カーブレールの納期は、15時までの受注分が翌々営業日出荷となります。
    ・弓曲カーブレールの納期は、その都度お問合せください。
    ・運賃・梱包費は数量に関係なく実費を申し受けます。
    ＊別注・弓曲カーブレールにつきましては、価格・納期をその都度お問合せください。状況により、納期をいただく場合がございます。

D40ランナー寸法図(mm)と許容荷重
